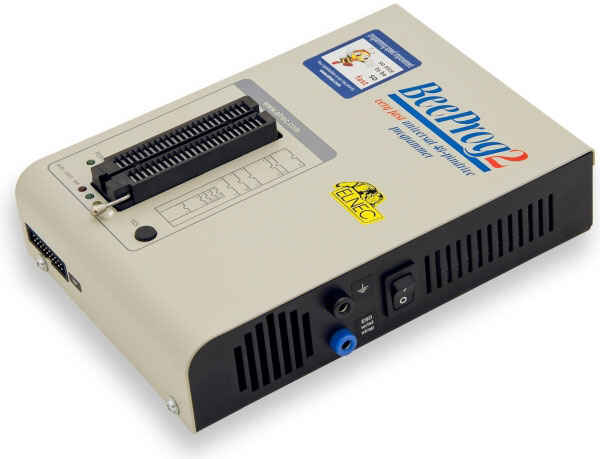

  • BeeProg2

    USB/LPT arayüzlü çok hızlı universal programlayıcı.

    • Yazılımın 3.34 sürümü 348 üretici firmanın 104889 entegre devresini desteklemektedir. (07.09.2017)
    • Kendi kategorisinde dünyanın en hızlı programlayıcılarından biridir.. 5MByte/sn gibi bir programlama hızına sahip olan cihaz, 2 GB kapasiteli eMMC NAND Flash çipini 365 saniyeden daha kısa bir sürede programlayabilmektedir.
    • 48 bacak sürücülüdür. 48 bacağa kadar DIL entegrelerde kılıf adaptörü gerekmez.
    • Entegre devreyi kart üzerinden sökmeden program yüklemeye elverişli ISP konnektörü.
    • PC ile iki seçenekli bağlantı : USB (480 Mbit/s’ye kadar) veya paralel (yazıcı) port
    • USB 2.0 (high speed, full speed) ve 1.1 uyumlu arayüz
    • Yüksek hızlı IEEE 1284 (ECP/EPP) yazıcı-port (LPT) arayüzü
    • Windows XP’den Windows 10’a kadar  (32-bit / 64-bit) tüm MS Windows sürümlerini destekleyen kullanışlı ve kolay program.
    • Kullanıcı taleplerine anında çözüm: OnDemandSoftware talebini takip eden 1 gün içinde yazılım çözümü HAZIR!!!
    • Birden fazla Beeprog2’nin aynı PC’ye bağlanmasıyla çoklu programlayıcı (Multiprogramming) olarak kullanabilme özelliği
    • CE uyumludur.


             1991 yılında kurulan Elnec, NAND flash bellekleri, mikrodenetleyiciler ve diğer programlanabilir aygıtlar için Avrupanın lider programlama çözümleri tedarikçisi konumundadır. Elnec'in ürünleri ODM adı altında B & K Precision (ABD), Dataman (İngiltere ve ABD), Minato (Japonya) ve Grifo (İtalya) altında satılmaktadır.

    ELNEC

    Dataman

    Grifo

    B&K Precision

    Minato

    BeeHive208S

    Dataman 848Pro2

    -

    -

    -

    BeeHive204

    Dataman 448Pro2

    -

    -

    -

    BeeHive204AP

    Dataman 448Pro2AP

    -

    -

    -

    BeeHive204AP-AU

    Dataman 448Pro2AP-AU

    -

    -

    -

    BeeProg2AP

    Dataman 48Pro2AP

    -

    -

    -

    BeeProg2

    Dataman 48Pro2

    -

    867C (*3)

    Model 1883

    BeeProg2C

    Dataman 48Pro2C

    UEP 50

    866C (*3)

    -

    SmartProg2

    Dataman 40Pro

    SEP 40+

    844USB (*3)

    -



    ELNEC cihazları ve adına üretim yaptığı firmaların cihazlarının karşılaştırma tablosu



    ÖZELLİKLER

    GENEL

    • BeeProg2, ELNEC tarafından geliştirilen, USB/LPT bağlantılı, MS Windows (WindowsXP – Windows10, 32/64 bit) uyumlu, yeni nesil universal program yükleme cihazıdır.
    • BeeProg2 pratik olarak Beeprog+ ile aynıdır. Fark, tasarımında kullanılan FPGA çekirdeği nedeniyle Beeprog2’nin yüksek kapasiteli belleklerde 10 kata kadar daha yüksek program yükleme hızına sahip olmasıdır.
    • Silikon teknolojisine ait her türden programlanabilir aygıtı o aileye özel programlama modülü olmaksızın programlayabilmektedir. Devre üzerinde programlama konnektörü yardımıyla ISP özellikli çipleri karttan sökmeden programlayabilme özelliği vardır.
    • BeeProg2 salt bir program yükleme cihazı değil aynı zamanada  bellek ve TTL/CMOS lojik entegreler için bir test cihazıdır. Dahası, kulanıcının kendi test sekansları oluşturrmasına izin vermektedir.
    • FPGA sürücülü tasarımı ve cihazdaki zaman kritik rutinler sayesinde inanılmaz hızlarda programlama yapılabilmektedir.  Üretim esnasında, cihazın operatörün çip değiştirmesini beklediğini göreceksiniz.
    • BeeProg2,  IBM PC uyumlu kişisel bilgisayarlara USB (2.0/1.1) port ya da paralel (yazıcı) port üzerinden bağlanmaktadır. USB/LPT port bağlantısı aracılığıyla, BeeProg2, son model notebook PC’lerden, USB portsuz masaüstü bilgisayarlara kadar hemen her tür PC ile birlikte kullanabilmektedir.


    DONANIM

    • FPGA tabanlı tümü konfigüre edilebilen güçlü TTL bacak sürüleri, her bacağın lojik seviyesinin ayrı ayrı H/L/pull_up/pull_down olabilmesini ve okunabilmesine de olanak tanımaktadır. Gelişmiş bacak sürücüler 1.8V’u da kapsayacak şekilde tasarlanmış olup hali hazırda günümüzün tüm gelişmiş düşük voltajlı entegrelerini de desteklemektedir.
    • Programlayıcı, program yükleme işlemine başlamadan önce, entegrenin sokete yerleştirme (ters- düz) testini ve entegrenin bacaklarının soketle temasını da kontrol etmektedir. Aşırı akım koruma ve entegre imza baytı kontrolünün yanısıra uygulanan bu testlerle, operatör hatasından kaynaklanabilecek olası entegre devre hasarı en aza indirilebilmektedir.
    • BeeProg2’nin tüm girişleri, ZIF soket, PC ve güç bağlantısı 15kV’a kadar ESD (elektrostatik deşarj) korumalıdır. Bu önlemler sayesinde, programlayıcı ve program yüklenen entegre devreler, çevre ve operatör hatalarından kaynaklanabilecek hasarlara karşı azami ölçüde korunmaktadırlar.
    • Beeprog2, güç kaynağının en düşük ve en yüksek aralıklarında, çipe yüklenen programın aynı olup olmadığını test eder. Böylelikle en uç saha koşullarında dahi çipin aynı işi görmesini garanti eder.
    • PLCC, JLCC, SOIC, SDIP, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP ve diğer kılıfları destekleyen programlama soket adaptörleri mevcuttur.


    YAZILIM

    • Programlayıcı kolay ve kullanışlı windows tabanlı PG4UW programıyla kontrol edilmektedir. Programlanacak entegrenin seçimi, model numarası, üretici firma, sınıfı üzerinden her şekilde yapılabilmektedir.
    • Standard komutlar (okuma - read, boş/dolu - blank check, program - program, sağlama - verify,silme - erase) bazı test fonksiyonlarıyla (yerleştirme testi - insertion test, imza baytı kontrolü – signature byte check) özel fonksiyonlarla (otomatik artırma - autoincrement, üretim modu - production mode , yerleştirdikten sonra hemen başla - start immediately after insertion of chip into socket) güçlendirilmiştir.
    • PG4UW, bilinen tüm veri formatlarını desteklenmektedir. Otomatik dosya formatı tanıma ve değiştirme özelliği vardır.
    • Otomatik artırma fonksiyonunu kullanarak her programlanan entegreye bir seri numarası yüklenebilir veya seri numarası yüklenmiş entegrenin seri numaraları okunabilir.
    • Yazılım, programlanan entegre devreye ait bir çok yararlı bilgiyi de içermektedir. Entegreye ait mevcut tüm kılıf tiplerinin teknik çizimleri verildiği gibi, entegre üzerindeki etiketlemenin neyi ifade ettiği, ön ek ve son eklerin neye karşılık geldiği belirtilmektedir.
    • PG4UW yazılılmı, ISP uygulaması (karttan sökmeden devre üzerindeyken programlama) için tüm bilgiyi içermektedir. Seçilen entegrenin BeeProg2’nin ISP konnektörüne nasıl bağlanacağı , tavsiye edilen örnek devre ve gereken diğer bilgiler yazılımla birlikte verilmektedir.
    • Yazılım, başka bir uygulama ile gerek .BAT komutlarıyla gerekse de .DLL dosyalarıyla uzaktan kumanda edilebilmektedir. DLL dosyası ve uygulama örnekleri (C/PAS/VBASIC/.NET) kaynak kodlarıyla birlikte verilmektedir.
    • JEDEC standardı olan JESD-71’e uygun Jam dosyaları Jam Player aracılığıyla yorumlanmaktadır. Jam dosyaları, entegrenin üreticisi firma tarafından sağlanan tasarım yazılımları aracılığıyla üretilmektedir. Entegreler ZIF soket ya da ISP konnektörü (IEEE 1149.1 Joint Test Action Group (JTAG) arayüzü) üzerinden programlanmaktadır.
    • VME dosyaları VME Player tarafından yorumlanmaktadır. VME dosyası, SVF dosyasının sıkıştırılmış binary versiyonudur ve üst seviye IEEE 1149.1 bus işlemlerini içerir. SVF dosyaları, SVF Player tarafından yorumlanmaktadır. SVF dosyası (Serial Vector Format) üst seviye IEEE 1149.1 bus işlemlerini içerir. SVF ve VME dosyaları, entegrenin üreticisi firma tarafından sağlanan tasarım yazılımları aracılığıyla üretilmektedir. Entegreler ZIF soket ya da ISP konnektörü (IEEE 1149.1 Joint Test Action Group (JTAG) arayüzü) üzerinden programlanmaktadır.
    • Çoklu entegreleri JTAG zinciri üzerinden programlamak ve testini yapmak olanaklıdır: JTAG chain (ISP-Jam), JTAG chain (ISP-VME), JTAG chain (ISP-SVF) ve JTAG chain (ISP-STP).

    Birden fazla Beeprog2 cihazını aynı PC’ye USB üzerinden bağlayarak çoklu programlama sistemi kurmak olanaklıdır. Bu sistem aşikardır ki, performansından hiçbir şey kaybetmeden BeeProg2’nin münferiden desteklediği her entegre devreyi de desteklemektedir. Ayrıca değişik entegrelerin sistemde aynı anda programlanmasına da olanak sağlamaktadır.

    DONANIM ÖZELLİKLERİ

    Ana ünite, DAC’ler

    • USB 2.0 high-speed uyumlu port, 480 Mbit/s’ye kadar veri transfer hızı
    • FPGA tabanlı IEEE 1284 yazıcı portu 1MB/s’ye kadar transfer hızı
    • Mikroşlemci kontrollü ve FPGA baszlı durum makinası
    • VCCP, VPP1 ve VPP2 voltajları için yükselme ve düşme zamanları kontrol ediilebilen Üç D/A çevirici
    • VCCP voltaj aralığı 0..8V/1A
    • VPP1, VPP2 voltaj aralığı 0..26V/1A
    • Kendi kendini test edebilme yeteneği
    • Güç kaynağı ve paralel port konnektörlerinde ESD koruma.
    • ESD koruma bileziği için banana jack konnektörü
    • Cihazla toprak bağlantısı için banana jack konektörü

    ZIF soket, bacak sürücüler

    • 48 bacağa kadar 300/600 mil entegrelere uygun 48-bacaklı DIL ZIF (Zero Insertion Force) soket
    • Bacak sürücüler: 48 universal
    • VCCP/VPP1/VPP2 herhangi bir bacağa bağlanabilmektedir.
    • Her bacağa bağlanabilen gerçek şase(GND) bağlantısı
    • FPGA tabanlı TTL sürücüler tüm bacaklarda H, L, CLK, pull-up, pull-down durumları sağlayabilmektedir.
    • analog bacak sürücüleri çıkış seviyesi 1.8V .. 26V arası ayarlanabilmektedir.
    • Akım sınırlama, aşırı akımdan dolayı sistem kapatma ve güç kaynağı hatasından dolayı sistem kapatma koruması.
    • ZIF soketin her bacağında ESD koruması (IEC1000-4-2: 15kV hava, 8kV temas)
    • Bağlantı sürekliliği testi: Tüm bacaklar her programlama işleminden önce süreklilik testinden geçmektedir.

    ISP konnektörü

    • 20-bacaklı erkek konnektör (ters bağlantı korumalı)
    • H, L, CLK, pull-up, pull-down lojik seviyelerini destekleyen 6 TTL bacak sürücüsü.H lojik seviyesi tüm düşük voltajlı entegreleri içerecek şekilde 1.8V – 5V aralığını desteklemektedir.
    • 1x VCCP voltajı (aralık: 2V..7V/100mA), iki bacağa uygulanabilmektedir.
    • Entegre programlama voltaj bacağı (VCCP) basma/çekme ve algılama yeteneğine sahiptir.
    • 1x VPP voltajı (aralık: 2V..25V/50mA), 6 bacağa uygulanabilir.
    • Hedef sistem besleme gerilimi (aralık: 2V..6V/250mA)
    • ISP konnektörün her bacağında ESD koruması (IEC1000-4-2: 15kV hava, 8kV temas)
    • İşlem sonucunu gösteren iki çıkış sinyali. OK ve Hata LED’lerine karşılık gelen sinyal bacağı (aktif seviye:min 1.8V)
    • Aynı işlemi tekrar etmek için kullanılan YES! butonuna karşılık gelen giriş sinyal bacağı (aktif seviye: maks 0.8V)


    PROGRAMLANAN ENTEGRE DEVRELER

    • ZIF soket üzerinden
      • NAND FLASH: Samsung K9xxx, KFxxx, SK Hynix (ex Hynix) HY27xxx, H27xxx, Toshiba TC58xxx, TH58xxx, Micron MT29Fxxx, (ex Numonyx ex STM) NANDxxx, Spansion S30Mxxx, S34xxx, 3D-Plus 3DFNxxx, ATO Solution AFNDxxx, Fidelix FMNDxxx, Eon Silicon Sol. EN27xxx, ESMT F59xxx, LBA-NAND Toshiba THGVNxxx
      • serial NAND FLASH: Micron MT29Fxxx, GigaDevice GD5Fxxx
      • eMMC: Hynix H26Mxxxxxxxx, Kingston KE44B-xxxx/xxx, Micron MTFCxxxxxx, Numonyx NANDxxxxxxxx, Phison PSM4A11-xx, Samsung KLMxxxxxxx, SanDisk SDINxxx-xx, Toshiba THGBMxxxxxxxxxx
      • Multi-chip devices: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
      • Serial Flash: standard SPI, high performance Dual I/O SPI and Quad I/O SPI (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 26Vxxx, 45PExx, MX66Lxxx, S70FLxxx), DataFlash (AT45Dxxx, AT26Dxxx)
      • parallel NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx series, Samsung's K8Fxxxx, K8Cxxxx, K8Sxxxx, K8Pxxxx series, ...
      • EPROM: NMOS/CMOS, 27xxx and 27Cxxx series
      • EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx series, 3D Plus 3DEExxxxxxxx
      • mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
      • FRAM: Ramtron
      • MRAM: Everspin MRxxxxx8x, 3D Plus 3DMRxxxxxxxx
      • NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x series
      • Serial E(E)PROM: Serial E(E)PROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 30TSExxx, 34Cxxx, 34TSxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx series, full support for LV series, AT88SCxxx
      • Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
      • Serial MRAM: Everspin MH20xxx, MH25xxx
      • Configuration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, AT17xxx, AT18Fxxx, 37LVxx
      • 1-Wire E(E)PROM: DS1xxx, DS2xxx
      • PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II/G/Z, MAX V
      • PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM
      • PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
      • SPLD/CPLD series: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
      • FPGA: FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
      • FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA
      • FPGA: Xilinx: Spartan-3AN
      • Clocks: TI(TMS), Cypress
      • Special chips: Atmel Tire Pressure Monitoring ATA6285N, ATA6286N; PWM controllers: Zilker Labs, Analog Devices; Multi-Phase ICs: IR(Chil Semiconductor); Gamma buffers: AUO, Maxim, TI, ...
      • Microcontrollers MCS51 series: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, all manufacturers, Philips LPC series
      • Microcontrollers Intel 196 series: 87C196 KB/KC/KD/KT/KR/...
      • Microcontrollers Atmel ARM. AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
      • Microcontrollers Atmel ARM9: AT91SAM9xxx series;
      • Microcontrollers ARM Cortex-M3: ATSAM3Axxx, ATSAM3Uxxx, ATSAM3Nxxx, ATSAM3Sxxx, ATSAMD20, ATSAM3Xxxx series
      • Microcontrollers ARM Cortex-M4: ATSAM4Sxxx series
      • Microcontrollers Atmel AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega series
      • Microcontrollers Atmel AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
      • Microcontrollers TI (Chipcon): CC11xx, CC24xx, CC25xx, CC85xx series
      • Microcontrollers Coreriver: Atom 1.0, MiDAS1.0, 1.1, 2.0, 2.1, 2.2, 3.0 series
      • Microcontrollers Cypress: CY7Cxxxxx, CY8Cxxxxx
      • Microcontrollers ELAN: EM78Pxxx
      • Microcontrollers EPSON: S1C17 series
      • Microcontrollers Explore Microelectronic: EPF01x, EPF02x series
      • Microcontrollers Generalplus: GPM8Fxxx series
      • Microcontrollers GreenPeak: GPxxx series
      • Microcontrollers Infineon(Siemens): XC800, C500, XC166, C166 series
      • Microcontrollers MDT 1xxx and 2xxx series
      • Microcontrollers Megawin: MG87xxx, MPC82xxx series
      • Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
      • Microcontrollers Motorola/Freescale: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, MCF52 series, Kinetis (K,L), Qorivva/5xxx Power Architecture
      • Microcontrollers Myson MTV2xx, 3xx, 4xx, 5xx, CS89xx series
      • Microcontrollers National: COP8xxx series
      • Microcontrollers NEC: uPD70Fxxx, uPD78Fxxx series
      • Microcontrollers Novatek: NT68xxx series
      • Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF51xxx Flash and OTP series
      • Microcontrollers Nuvoton ARM Cortex-Mx: NUC1xx, M05x, Mini51, Nano1xx series
      • Microcontrollers Nuvoton (Winbond): N79xxx, W77xxx, W78xxx, W79xxx, W83xxx series
      • Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, series
      • Microcontrollers NXP (Philips) UOC series: UOCIII, UOC-TOP, UOC-Fighter (TDA1xxxx) series
      • Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx, PCD807xx, SAF7780xxx series
      • Microcontrollers NXP (Philips) ARM9: LPC31xx series
      • Microcontrollers Pasat: TinyModule DIL40, DIL50 series
      • Microcontrollers Scenix (Ubicom): SXxxx series
      • Microcontrollers Syntek: STK6xxx series
      • Microcontrollers Renesas: R8C/Tiny series, uPD70Fxxx, uPD78Fxxx series, RL78 series, R32C series
      • Microcontrollers SyncMOS: SM39xxx, SM59xxx, SM73xxx, SM79xxx, SM89xxx series
      • Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
      • Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
      • Microcontrollers Silicon Laboratories(Cygnal): C8051 series
      • Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
      • Microcontrollers Silicon Laboratories: SiM3Cxxx, SiM3Lxxx, SiM3Uxxx series
      • Microcontrollers Texas Instruments: MSP430 series, MSC12xx series, TMS320F series, CC430 series,
      • Microcontrollers Texas Instruments (ex Luminary Micro): LM3Sxxx, LM3Sxxxx series, LM4Fxxxx series, TM4C series
      • Microcontrollers ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, ZLP323xxxxxxx series
      • Microcontrollers other: EM Microelectronic, Spansion(Fujitsu), Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Topro, TinyARM, VersaChips, SunplusIT, M-Square, QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung, ABOV Semiconductor...
      • EPROM: 2708 *1
      • PLD: Bipolar PALxxx *2


    ISP konnektör  (JTAG uyumlu port) üzerinden

    • Serial E(E)PROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UN I/O series
    • 1-Wire E(E)PROM: DS1xxx, DS2xxx
    • Serial Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
    • Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
    • Microcontrollers Atmel: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega series
    • Microcontrollers Atmel AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
    • Microcontrollers Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
    • Microcontrollers TI (Chipcon): CC11xx, CC24xx, CC25xx, CC85xx series
    • Microcontrollers Cypress: CY8C2xxxx
    • Microcontrollers Elan: EM78Pxxx, EM6xxx series
    • Microcontrollers EM Microelectronic: 4 and 8 bit series
    • Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
    • Microcontrollers Mitsubishi: M16C
    • Microcontrollers Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K series
    • Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx Flash and OTP series
    • Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx series
    • Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, series
    • Microcontrollers NEC: uPD7xxx series
    • Microcontrollers Philips (NXP): LPCxx series, 89xxx series
    • Microcontrollers Renesas: R8C/Tiny series, uPD7xxx series
    • Microcontrollers Realtek, M-Square
    • Microcontrollers Samsung: ICPZBSxxx series
    • Microcontrollers Scenix (Ubicom): SXxxx series
    • Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
    • Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
    • Microcontrollers Silicon Laboratories(Cygnal): C8051 series
    • Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
    • Microcontrollers TI: MSP430 series (both JTAG and BSL), MSC12xxx series, CC430 series, LM4F series, TM4C series
    • Microcontrollers ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx series, ZLF645x0xx
    • Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support):
      Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V
      Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
    • PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
    • FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
    • FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA


    Notes:


    I.C. Tester

    • TTL type: 54,74 S/LS/ALS/H/HC/HCT series
    • CMOS type: 4000, 4500 series
    • Static RAM: 6116 .. 624000
    • User definable test pattern generation


    Entegre testi

      • TTL: 54,74 S/LS/ALS/H/HC/HCT serisi
      • CMOS: 4000, 4500 serisi
      • Statik RAM: 6116 .. 624000
      • Kullanıcı tarafından tanımlanmış test sekansı


    Kılıf tipleri

      • Mevcut ZIF sokette, 48 bacağa kadar DIP kılıflı her entegre devre.
      • DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP vb. tüm kılıf tiplerini gerektiğinde programlama soket adaptörleri yardımıyla desteklemektedir.
      • 48 bacağa kadar DIP olmayan entegreleri universal programlama adaptörleri aracılığıyla destekler.


    Programlama hızı

    • ELNEC tarafından programlama hız testi yapılırken her zaman rastlantısal üretilmiş veri dizisi kullanılmaktadır. Bazı üreticilerin sadece FE, EF vb. gibi verileri içeren dosyalarla hız testi yaptıkları tespit edilmiştir. Bu tür dosyalarda elde edilen sonuçlar aldatıcı olmaktadır. Karşılaştırma yapacaksanız lütfen hangi tür veri dizisi kullanıldığını sorunuz.
    • Programlama hızı az da olsa PC hızına bağlıdır.
    • Programlayıcı PC’ye USB yerine LPT’den bağlıysa, programlama süresi uzayabilir.



    Device

    Size [bits]

    Operation

    Time

    K8P6415UQB (parallel NOR Flash)

    400100hx16 bit (64 Mega)

    programming and verify

    13 sec.

    MT29F1G08ABAEAWP (parallel NAND Flash) *2

    8400000Hx8 (1 Giga)

    programming and verify

    51 sec.

    THGBM3G4D1FBAIG (eMMC NAND Flash) *2

    2048 MB x8 (16 Giga)

    programming *1

    363 sec.

    QB25F640S33 (serial Flash)

    800200hx8 (64 Mega)

    programming and verify

    30.7 sec.

    AT89C51RD2 (microcontroller)

    10000Hx8

    programming and verify

    14.4 sec.

    PIC32MX360F512L (microcontroller)

    80000hx8

    programming and verify

    8.9 sec.

    Conditions: Intel Core2Duo 6300 1.86GHz, 1GB RAM, USB 2.0 HS, Win XP, software PG4UW v3.03.


    Notes:

    • *1 - implementation is the same as in card readers. Verification of programming is performed by internal controller, where internal controller confirm the proper programming using status register.
    • *2 - the programming time is for TurboMode active.


    Notes:

    Microsoft 64-bit operation systems doesn't allow direct access to LPT port, therefore the communication speed between PC and programmer is very low. In case of Windows x64 OS we recommend to use only USB connected programmers.

    YAZILIM

    • Algoritmalar: Sadece üretici tarafından onaylanmış ya da akredite edilmiş algoritmalar kullanılmaktadır. Farklı algoritmalar talep edildiğinde, ücreti karşılığında geliştirilebilmektedir.
    • Algoritma güncellemesi: Yazılım güncellemeleri ortalama 4 haftada bir yapılmakta olup ücretsizdir. Yazılımın OnDemand sürümü yüksek önem seviyesinde istenen entegreler ve/veya böcük giderme için hemen her gün güncellenmektedir.


    Yazılım işlemleri

    Standart:

    • Modele, üretici firmaya ve türüne göre akıllı entegre seçimi
    • EPROM/Flash EPROM’ların otomatik tanınması
    • Boş-dolu kontrolü(blank check) , okuma(READ), sağlama(VERIFY)
    • Programlama (PROGRAM)
    • Silme (ERASE)
    • Konfigürasyon ve güvenlik biti programlama
    • illegal bit testi
    • checksum
    • Jam Standard Test and Programming Language (STAPL), JEDEC standard JESD-71 ile düzenlenmiş dosyaları yorumlama
    • VME dosyalarını yorumlama
    • SVF (Serial Vector Format) dosyalarını yorumlama
    • Actel STAPL Player dosyalarını yorumlama


    Entegre fiziksel güvenliği :

    • Yerleştirme - ters yerleştirme testi
    • Bacak temas kontrolü
    • ID byte kontrolü


    Özel:

    • Üretim modu (entegre yerleştirildikten sonra programlamaya otomatik başlama)
    • Çoklu proje modu
    • Seri numarası kodlama (artan mod, dosyadan okuyarak, kullanıcı tarafından üretilmiş)
    • istatistik
    • Geriye sayım modu


    Tampon işlemleri

    • view/edit, find/replace
    • fill/copy, move, byte swap, word/dword split
    • checksum (byte, word)
    • print


    Desteklenen dosya formatları

    • formatsız (ham) binary
    • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX,, ASCII HEX
    • Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, etc.
    • JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File) JEDEC standart JESD-71
    • VME (ispVME file VME2.0/VME3.0)
    • SVF (Serial Vector Format revision E)
    • STP (Actel STAPL dosyası)


    PC SİSTEM GEREKSİNİMLERİ

    • Windows XP - Windows 10 32/64-bit ‘e kadar herhangi bir MS Windows işletim sistemi
    • En az bir tane USB 2.0 uyumlu USB portu ya da
    • IEEE 1284 uyumlu paralel yazıcı portu (ECP/EPP) . PCI bus arayüzlü olması tercih sebebidir.


    ÇALIŞMA SINIRLARI

    • 100-240V AC, 90-264 VAC maks., 47-63 HZ
    • Güç tüketimi: Aktifken maks. 20W, uykudayken yaklaşık 2W
    • Ölçüler: 195x140x55 mm (7.7x5.5x2.2 inch)
    • Ağırlık: 0.9kg (1.98 lb)
    • Çalışma sıcaklığı:  5°C ÷ 40°C (41°F ÷ 104°F)
    • Nem: 20%..80%, yoğuşmasız


    PC PAKET İÇERİĞİ

    • BeeProg2 program yükleme cihazı
    • Güç kablosu
    • USB kablosu
    • ISP kablosu
    • Arıza teşhis POD’u – ZIF soket
    • Arıza teşhis POD’u – ISP konnektör
    • ZIF soket için tozdan koruma kapağı
    • Kullanım kılavuzu (CD’de - İngilizce ve Türkçe)
    • Programlama yazılımı – PG4UW
    • Kalibrasyon test raporu
    • Karton kutu


    PC MÜŞTERİ DESTEK HİZMETLERİ

    Beeprog2 gerçek anlamıyla universal programlayıcı olduğu için, yeni entegrelerin listeye eklenmesi hemen hemen sadece yazılım güncellemesiyle yapılabilmektedir. Acil müdahale ekibimiz sayesinde yeni bir entegre birkaç saat içinde eklenebilmektedir. Ayrıntılar için AlgOR (Algorithm On Request) ve OnDemand software bağlantısına bakınız. Bu hizmet genelde ücretsiz de olsa ELNEC maliyeti kullanıcıyla paylaşma talebini saklı tutar.

    • Ömür boyu ücretsiz yazılım güncelleme

    ELNEC cihazlarında kullanılan kontrol yazılımının – PG4UW -  en sonsürümüne ücretsiz olarak bu bağlantıdan ulaşabilirsiniz.

    • Ücretsiz teknik destek

    Web form/ e-posta tabanlı teknik destek servisi, genellikle birkaç saat içinde, en geç takip eden iş günü içinde sorularınızı yanıtlamaktadır.

    • Garanti

    2 yıl fabrikasyon hatalarına karşı garantilidir.

    Garanti Bilgisi
    :
    2 yıl fabrikasyon hatalarına karşı garantilidir.
Benzer Ürünler
İlgili Ürünler
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
Prepared by  T-Soft E-Commerce.
