Propeller C3 Full Kit

Propeller C3 Full Kit

        Propeller C3, P8X32A 32-bit Propeller mikrodenetleyicisi etrafında gelistirilmis, çok sayıda çevre birimiyle takviye edilmis, genis ve karmasık uygulamaları gerçeklestirebilme kapasitesine sahip, gerçek anlamda kredi kartı boyutunda bir mikrobilgisayardır.
      Endüstriyel kontrol, izleme sistemleri, robot, oyun konsolları vb. gibi çok genis bir alana hitap edebilen C3, hem donanım hem de yazılım olarak açık sistem tasarımıyla da dikkat çekmektedir. Açık devre seması, PCB'si ve kaynak kodlarıyla essiz bir uygulama ve proje gelistirme platformudur.
      Propeller Demo Board, Hydra vb. gibi diğer Propeller bazlı gelistirme platformlarıyla da uyumlu olan C3, çevre birimleriyle haberlesmede SPI bus kullanmasıyla dikkat çekmektedir. Böylelikle, sadece çevre birimi devresini seçen I/O portu dısında, donanım bağımlılığı ortadan kalkmaktadır, bu da kullanıcıya gayet esnek bir çalısma ortamı sunmaktadır.

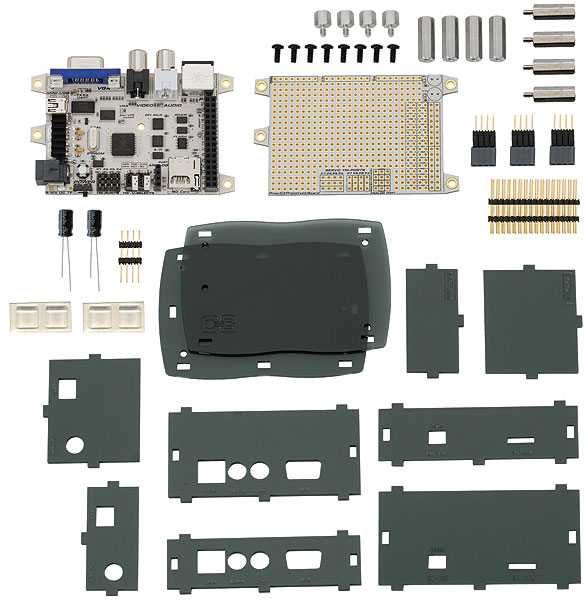

Paket İçeriği

• C3 Kartı


• C3 Prototip Kartı


• C3 Akrelik Kutu ve Montaj Parçaları


• Propeller P8X32A-Q44 32-bit mikrodenetleyici.


• 5 MHz soketli kristal . 5 MHz'de islemcinin nominal hızı 80 MHz'dir.


• Krsital değistirerek 80 MHZ'in üzerindeki hızları (overclocking) deneme olanağı vardır.


• 64KB seri EEPROM. 32KB'ı program, 32KB'ı veri bellek alanı.


• USB ya da harici adaptörden beslenebilir.


• Yüksek akım kapasiteli, güçlü parazit filtreli, 1.5A 3.3 / 5.0 VDC gerilim regülatörü.


• VGA çıkıs Portu.


• NTSC/PAL kompozit vidyo sinyaline uyumlu RCA görüntü/ses çıkısı


• Fare veya klavye için PS/2 portu


• 1 MB SPI Flash bellek


• 12-bit çözünürlüklü, 2 kanallı, Microchip MCP3202 SPI A/D dönüstürücü devresi


• 2 x Microchip 32Kx8-bit SPI SRAM devresi


• MicroSD kart yuvası


• Giris/Çıkıs portları ve sistem sinyaleri için 2x16 terminal


• 3-telli servo motorları doğrudan sürmek için 4 tane servo terminali

  Teknik özellikler:


• Güç gereksinimi: 7.5–12 VDC, 300+ mA 2.1mm ortası pozitif jaklı güç kaynağı; yüksek güçlü USB port ( USB'den beslenmesi durumunda USB hub tercih
  edilmelidir)


• Đletisim/diğer arayüzler: USB, GPIO, microSD kart


• Ölçüler (montaj ayakları hariç): 75.9 x 55.2 mm


• Çalısma sıcaklığı: -40 to +85 °C

Download	Details	More Info
	Propeller C3 Product Document - 331.24 KB | updated: 06 Aug 2015 - 2:52 pm
	Propeller C3 Documentation - 60.68 KB | updated: 24 Sep 2012 - 10:35 am
	Unleashing the Propeller C3 Book - 2.5 MB | updated: 24 Sep 2012 - 10:32 am
